Kiemelt elektromos architektúra 5-vezetékes kétforrású rendszerekhez

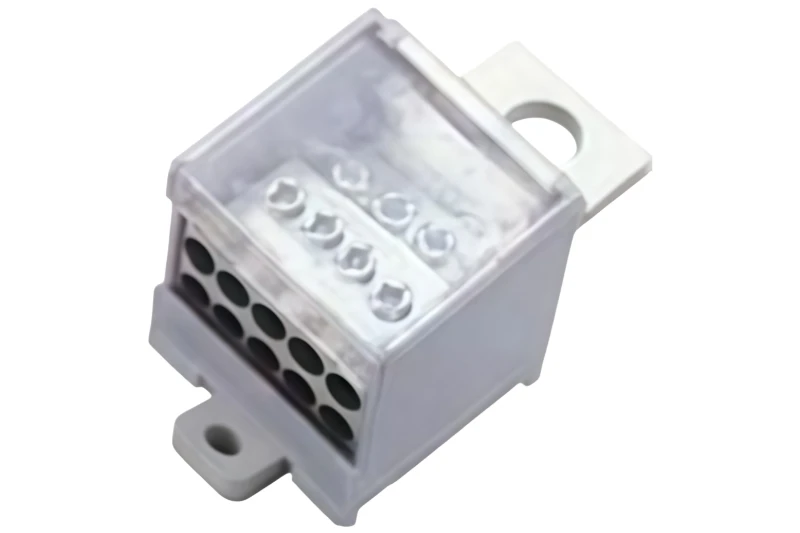

A Switch Terminal 400 Frame 10x16 a nagy teherbírású-kapcsolóterminál-technológia legmagasabb szintjét képviseli. Egyedi -összetett három-fázisú, Ez a 10-pólusú blokk két teljes 5-vezeték-bevezetést-A (L1/L2/L3/N/PE) és B előtolást (L1'/L2'/L3'/N'/PE) egyesít egy házba. Rendkívül kritikus környezetekre tervezték, mint például az orvosi informatikai szigetelő rácsok, a félvezető tisztaterek és a magas specifikációjú nemzetközi ipari projektek.
Legnagyobb dielektromos szigetelési határok és huzalmérő kapacitás
Legfeljebb 15 mm-es szélsőséges távolság a betáplálások között: Hatalmas fizikai belső válaszfalakkal tervezték, amelyek legalább 15 mm-es tiszta elektromos szigetelési távolságot biztosítanak az A és B betáplálás között, amely könnyen ellenáll a nagy hibaáramoknak és blokkolja a kereszt-forrás meghibásodását.
Legfeljebb 8 mm-es belső fázis-, semleges- és földelválasztás: Az egyes betáplálásokon belül az összes vezetéket legalább 8 mm-es biztonsági távolság választja el egymástól, teljesen elnyomva a rövidzárlatokat, a levegőívet és az elektromos interferenciát tranziens túlfeszültség esetén.
Teljes-teljesítményű földelés és áramvezetés: 10 mm²-től 16 mm²-ig terjedő méretű rézhuzalokat alkalmaz pólusonként mind a tíz kivezetésen, így biztosítva, hogy a nulla- és védőföldelés (PE) utak megfeleljenek a teljes 400 A-es rendszerkapacitásnak (200 A tápegységenként).
Műszaki paraméterek
| Kompatibilis kapcsoló típus | 400A-es két-tápláló öt-pólusú kapcsoló, ATS 3P+N+PE, 2 x 3P+N+PE |
| A lengyelek száma | 10 (A hírcsatorna |
| Kompatibilis kapcsolószélesség | ~360mm |
| Vezeték tartomány | 10-16 mm² oszloponként |
| Névleges feszültség | 400V / 690V AC |
| Rendszeráram | max. 400A (200A táponként) |
| Semleges és PE besorolás | Ugyanaz, mint a fáziskapcsok |
| Érintkezési ellenállás | Kisebb vagy egyenlő, mint 0,25 mΩ |
| Dielektromos szilárdság | Betáplálásonként 2,5 kV vagy annál nagyobb |
| Izolációs táp A/B | 15 mm-nél nagyobb vagy egyenlő; 3,5 kV-nál nagyobb vagy annál nagyobb feszültségnek ellenáll |
| Felszerelés | DIN sín vagy alaplap csavaros rögzítés |
| Védelem | IP20 |
| Üzemi hőm | -40 fok ~ +105 fok |
Maximális térfelhasználás és munkaerő-megtakarítás
Panelingatlanok 60%-os visszanyerése: A két különálló 5 pólusú sorkapocs ezzel az egyetlen integrált egységgel történő cseréjével a függőleges és vízszintes panelterület körülbelül 60%-át lefoglalja, tiszta, nyitott elrendezést hagyva az összetett ATS szekrények belsejében.
Áramvonalas terepi csatlakozási hatékonyság: Az előre-10-utas elrendezés kiküszöböli a rendetlen külső áthidaló rudakat, egyszerűvé teszi a telepítést, és csökkenti a helyszíni vezetékezési és vonaltesztelési időt.
Extrém klímateljesítmény és életciklus-biztosítási műveletek
A prémium minőségű, ultra{0}}strapabíró PC-polimerből kialakított zászlóshajó sorkapocs kiválóan működik súlyos környezeti igénybevételek mellett is, széles hőmérséklet-spektrumon, -40 foktól +105 fokig terjedően. A nagy teherbírású szorítócsavarok szoros érintkezési nyomást tartanak fenn, és ellenállnak a vibráció által-indukált kilazulásnak, így az érintkezési ellenállás ultra-alacsony (0,25 mΩ vagy annál kisebb) marad a használat során. Az átlátszó polikarbonát pajzson található tartós, nagy kontrasztú lézerjelölések{10}}gyorsítják az áramköri feltérképezést és a biztonsági ellenőrzéseket, megvédve a kritikus kettős tápellátású rendszereket az emberi hibáktól.
