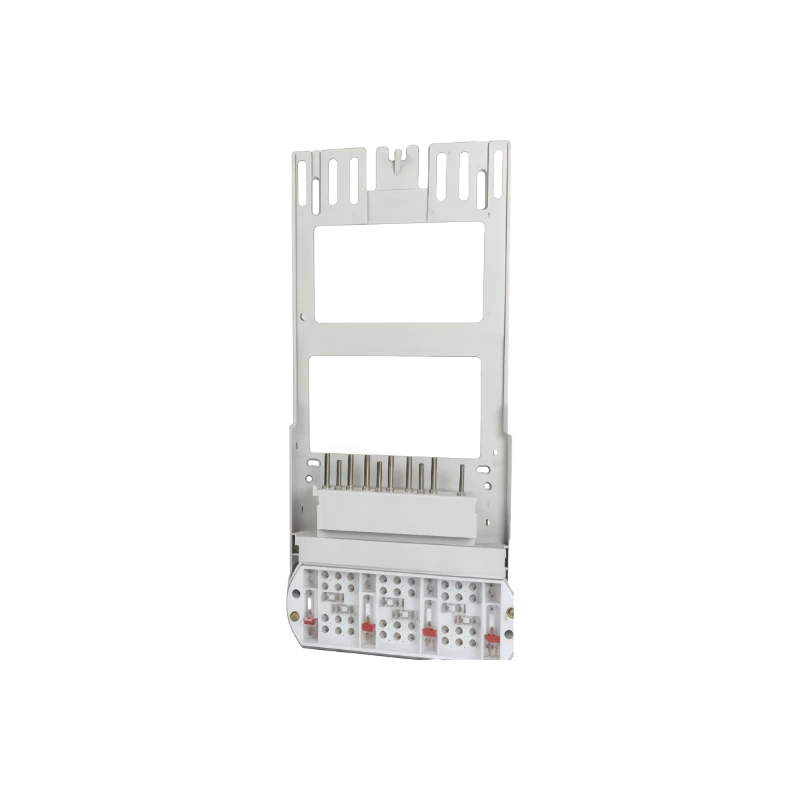

A háromfázisú CT-csatlakozó 6A a lezárt CT csatlakozóblokk egy-részes változata, - egy négy-pólusú, A, B, C és nullapólusú test, amely egy másodlagos áramváltót visz át a mérőn vagy relén, a jelútban nincs nyitható csatlakozás.

A CT másodlagos 1 A-en vagy 5 A-en működik, és ezen a szinten a hurok csak annyira pontos, mint a legrosszabb csatlakozása: az oxidálódó vagy lazán működő érintkező olyan terhelést jelent, amelyre a mérőt soha nem kalibrálták. Az egy darabból öntött test kevesebb csomópontot helyez el ezen az úton, mint egy osztott csatlakozó, és egyszer, a telepítéskor készülnek el.

Névleges 6 A folyamatos 300 V / 600 V AC feszültségen, 35 mm-es DIN-sínre kapcsolódik, és egy átlátszó fedél alatt záródik, 0,5–1,0 mm-es tömítőlyukkal ólom-, műanyag- vagy RFID-tömítéshez.

Műszaki előírások

Az elektromos sorok a modell közzétett számai; A sorozathivatkozással jelölt sorok a testvér CT-csatlakozókból származnak, mivel ez az oldal egyiket sem teszi közzé.

Tétel	Specifikáció
Funkció	Lezárt négy-pólusú CT másodlagos csatlakozóblokk három-fázisú mérő- és védelmi áramkörökhöz
Konfiguráció	Három fázis + nulla (4-pólus), integrált egy-részes ház, nem osztott
Névleges áram	6 A folyamatos (CT szekunder áramkörök, 1 A és 5 A hurok)
Betöltési alap	6 A magát a blokkot értékeli, nem a CT-t. A mérőműszer által leolvasott szekunder áramot a transzformátor és annak teljes terhelése határozza meg, ezért küldje el a CT osztályt és terhelést, és megerősítjük az illeszkedést
Névleges feszültség	300 V / 600 V AC
Kiürítés (fázis-–-fázis)	minimum 8 mm
Kúszótávolság	minimum 10 mm
Szigetelési ellenállás	Minimum 500 MΩ a közzététel szerint - a testvér-osztott verzió 100 MΩ feletti értéket tesz közzé 500 V DC feszültség mellett, lásd a 2. gyártási megjegyzést
Ellenáll a feszültségnek	AC 2000 V 1 percig
Kapcsolattartó anyag	Nagy-tisztaságú elektrolitikus réz, ezüstözött; rajzhoz idézett aranyozás - lásd a 3. gyártási megjegyzést
Érintkezési ellenállás	Ehhez a modellhez nem tették közzé; a testvérpár osztott verziója 1 mΩ alatti - sorozathivatkozást tartalmaz, erősítse meg
Ház	PA66+GF30, UL94 V-0, átlátszó védőburkolat
Tömítési pont	Fedéltömítés-huzalfurat 0,5–1,0 mm; elfogadja az ólom, műanyag és elektronikus RFID biztonsági pecsétet
Felszerelés	35 mm-es DIN sín
Huzaltartomány (réz)	Ehhez a modellhez nem tették közzé; a testvér CT-csatlakozó 0,5–4 mm²-es - sorozatszámot tesz közzé, megerősítés
Felmondás	Csavaros bilincs; A forgatónyomaték értéke nincs közzétéve ehhez a modellhez, erősítse meg a rajz alapján
Üzemi hőmérséklet	Ehhez a modellhez nem tették közzé; a testvér CT csatlakozók −25 foktól +85 fokig - sorozat hivatkozás, megerősítés
CT rövidzárlati rendelkezés	Nincs beépített. A hurok megnyitása előtt külső rövidzárlatra van szükség - lásd az 5. gyártási megjegyzést
Túlfeszültség elem	Az élő oldal a blokkon belüli gázkisülési csöveket és varisztorokat írja le; a közzétett állapotban szállítva, ellenőrizze a felszerelt elemet - lásd az 1. gyártási megjegyzést
Tervezési referencia	Az IEC 60947-7-1 a csatlakozóra vonatkozik; ez az oldal nem tesz közzé saját termékszabványt – lásd a 4. gyártási megjegyzést
Testreszabás	Pólusjelölés, tömítési elrendezés, bevonatfelhívás-és márkajelzés az Ön rajza alapján; OEM és ODM elérhető
Minőségellenőrzés	A szigetelési ellenállást, a dielektromos ellenállást és az érintkezési ellenállást minden tételnél ellenőrizték
Minimális rendelési mennyiség	A konfigurációtól függ; az első projekt próbamennyiségei alkuképesek
Átfutási idő	7-10 napos szabvány; 15-20 nap egyedi
Minőségi garancia	12-24 hónap, a szállítás dátumától számítva
Gyártási szabvány	ISO 9001 minőségirányítási rendszer
Szállítási portok	Ningbo kikötő / Shanghai kikötő
Idézet Fordulat	A rajz kézhezvételétől számított 24 órán belül

Alapvető előnyei

Négy pont határozza meg, hogy a 6 A-es másodlagos hűség mennyire marad meg a telepítés teljes élettartama alatt.

Egy darab, így kevesebb ízület a hurokban

Ebben a testben sehol nincs párosodó pár. A másodlagos egyszer leszáll, és a fedél rácsukódik, így a hurok kevesebb csomóponton halad át, mint egy dugaszolható osztott csatlakozó.

Érintkezési útvonal egy kis jelhez

A nagy-tisztaságú elektrolitikus rézzel végzett ezüstözött kötés a milliohm tartományban tartja a csatlakozást, így a blokk által okozott terhelés kicsi marad a mérő kalibrálási arányához képest.

Fázisok között megtartott távolság

8 mm-es fázisok és 10 mm-es kúszófelület - két távolságot az ellenőr kér, és két nyitott sárgaréz link a véletlenre bízza.

Lezárva, ahol a vezeték van

A 0,5-1,0 mm-es tömítőlyuk a fedélben azt jelenti, hogy csak egy eltörő tömítésen keresztül lehet bejutni.

Drótketrec-kivezetés vs hagyományos sárgaréz terminál

A címsor a referenciasablonból származik, és a szállított állapotban marad; ez egy lezárt négy{0}}pólusú CT blokk, tehát a táblázat a nyitott sárgaréz linkhez állítja, amelyet helyettesít. Lásd a 6. gyártási megjegyzést.

Milyen változások	Ez a lezárt CT-hézagcsatlakozó	Hagyományos nyitott sárgaréz rövidzárlat
Test	Egy öntött négy{0}}pólusú blokk átlátszó borítással	Csupasz fém linkek különálló állványon{0}}a szigetelőkről
Csomópontok a CT hurokban	Fix illesztések, szereléskor egyszer készült	Minden tesztnél kézzel szerelték fel a linket, majd újra szerelték fel
Kapcsolattartó arcok	ezüstözött-elektrolitikus réz; arany elérhető a rajzoláshoz	Csupasz sárgaréz, oxid{0}}hajlamos a mérő látogatások között
Hamisított bizonyíték	0,5–1,0 mm-es tömítés-huzalfurat; a fedél tömítése nyitáskor eltörik	Nincs - a link áthelyezhető és visszahelyezhető jelölés nélkül
Fázisszétválasztás	8 mm-es hézag és 10 mm-es kúszófelület megjelent	Hivatkozásközökkel beállítva, ritkán publikálva
Azonosítás	Fázis és polaritás a testbe öntve	Kézzel jelölve vagy drótszínnel hordva
Ismételhetőség	Összeszereléskor beállított ízületi ellenállás	Attól függ, hogy a linket milyen jól illesztette vissza minden alkalommal

Professzionális gyártási folyamat

Öt művelet, amelyek mindegyike a kötegelt rekordban lévő számra zár.

A bejövő rezet a malom tanúsítványa alapján ellenőrzik, mielőtt a sorba kerül.

Az érintkezőtesteket a rajzhoz alakítják; a felületeket a bevonat előtt felmérik.

A bevonat tételben történik, a bevonat vastagságának mintavételével és naplózásával.

A házak PA66+GF30-ból vannak öntve az UL94 V-0 kijelzéshez, és ellenőrzik, hogy nem villan-e.

A kész blokkokat rutinszerűen tesztelik 500 V DC és 2 kV AC feszültségen 1 percig, az érintkezési ellenállást a kapcsokon ellenőrzik.

Anyag- és felületkezelési lehetőségek

Ezen a blokkon két hívást érdemes rendezni a szerszám vágása előtt.

Érintkező bevonat: vastag ezüst vagy arany

A vastag ezüst adja a legalacsonyabb ellenállást, és a család szabványa, amelyet 1 mΩ alatt adnak ki a testvér-osztott változaton. Az aranyat ott jegyzik, ahol egy blokk hosszú ideig tétlenül áll, vagy a növény levegője ként szállít, mivel az arany nem képez felületi filmet.

Átlátszó burkolat egy PA{0}}GF30 testen

A ház üveg-töltött poliamid UL94 V-0 besorolású, átlátszó burkolattal, így a leszálló vezetékek felnyitása nélkül is ellenőrizhetők. Az UL94 V-0 csak a láng terjedését írja le – ez nem füstmérgezési besorolás.

Alkalmazási forgatókönyvek

Ez a blokk három helyen van megadva, mindegyik állandó.

Közüzemi és bevételi{0}}minőségű mérőszekrények

Alállomási és közüzemi panelek, ahol a CT másodlagos fix mérőt táplál, és a pecsétnyilvántartást meg kell őrizni az ütemezett ellenőrzések között.

Ipari teljesítményfigyelő és energiagazdálkodási panelek

Az üzem-oldalsó panelei a CT-n keresztül rögzítik a terhelést, ahol az időszakos másodlagos illesztés inkább sodródó tendenciaként, semmint meghibásodásként jelenik meg.

Védelem és műszerfülkék rögzített relékkel

Panelek, ahol a CT hurok olyan reléket és műszereket táplál, amelyeket nem szoktak kihúzni, így a vezetékek egyszeri leszállásra kerülnek.

Termékleírás

K: Mit takar a 6 A-es besorolás, és mely másodlagos CT-k felelnek meg?

V: Folyamatosan értékeli a blokkot 1 A vagy 5 A CT másodlagos hurok esetén. Környezeti vagy telepítési alap nincs közzétéve, ezért erősítse meg azt a burkolathoz képest, amelybe be fog ülni.

K: Ez a verzió rövidre zárja a CT szekundert, amikor az áramkör nyitva van?

V: Nem - az integrált törzsnek nincs beépített-zárlati útvonala, és a hurok megnyitása előtt külső rövidzárlatra van szükség. Az ezen a webhelyen található testvér-változat a dugaszolható tetején törés előtti-zárlatot tartalmaz.

K: Milyen bevonatot hordozhatnak az érintkezők?

V: A nagy{0}}tisztaságú elektrolitikus réz feletti ezüst a család szabványa, amelyet az osztott változatnál 1 mΩ alatt tettek közzé; aranyat idéznek arra, hogy ott rajzolják meg, ahol az áramkör hosszú ideig tétlen. A lemezvastagság az Ön-felhívása.

K: Hogyan védik a kapcsolatot a manipuláció ellen?

V: A burkolaton lévő 0,5–1,0 mm-es tömítőlyuk ólom-, műanyag- vagy RFID-biztonsági pecsétet vesz fel, és a burkolat kinyitása eltöri, így az illetéktelen hozzáférés látható bizonyítékot hagy maga után.

K: Építhető-e a blokk a rajzunkra, és milyen gyors az árajánlat?

V: A rúdjelölés, a tömítések elrendezése, a bevonatfelhívás-és a márkajelzés az Ön rajzához tartozik az OEM vagy ODM feltételek szerint. A szabványos tételeket 7-10 napon belül, az egyedi összeállításokat 15-20 napon belül szállítjuk ki, 12-24 hónapos garanciával; küldje el a rajzot és a mennyiséget, és az árajánlatot 24 órán belül visszaküldi.
