Termék áttekintése

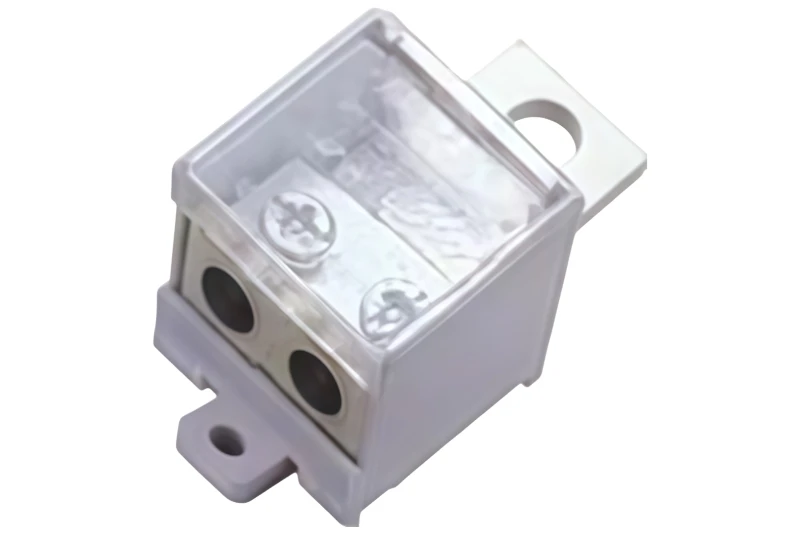

A Switch Terminal 400 Frame 2x25 egy elit, nagy-áramerősségű, két-pólusú csatlakozóblokk, egyedi-tervezése szerint, hogy közvetlenül illeszkedjen a szabványos 400A-es keret két{7}}pólusú kapcsolóihoz. A nagy-teljesítményű ipari vezérlőszekrényekben a nem illeszkedő kábelek korlátozott megszakítóportokba kényszerítése rendkívüli fizikai megterhelést jelent a kapcsoló házán. Ez a hardver teljesen kiküszöböli ezt a mérnöki veszélyt, mivel tökéletesen kalibrált geometriai kiterjesztésként működik. Rendkívül megbízható, alacsony impedanciájú interfészt hoz létre, amely ideális a nagy egyenáramú fotovoltaikus kombinálókhoz, a nagy teljesítményű akkumulátoros tárolómodulokhoz és a nagy-áramú egyfázisú{15}}kereskedelmi segédelosztó panelekhez.
Alapvető elektromos teljesítmény és űrtartalom-védelem
Optimalizált nagy vezető keresztmetszetek{0}}: A belső véghüvelyek speciálisan megmunkáltak, hogy befogadják a 16 mm² és 25 mm² közötti nehéz rézhuzalokat. Ez biztosítja, hogy a 400A-es infrastruktúrához szükséges nagy folyamatos hőkapacitás zökkenőmentesen, az áramút elakadása nélkül kerüljön szállításra.
Szabályozott hőmérsékletemelkedési profilok: A vastag, nagy-tisztaságú ón-bevonatú réz gyűjtősínek felhasználásával a belső csomópont-szerelvény a teljes helyi hőmérséklet-emelkedést 35 K alá korlátozza folyamatos teljes -terhelés mellett, megakadályozva a hőleadást a szomszédos elektronikus modulok felé.
Kettős váltóáramú és egyenáramú hálózati integráció: Váltakozó és egyenáramú topológiák kezelésére tervezték, és univerzális kompatibilitást kínál a zöld energiatároló bankok és a hagyományos elektromos hálózatok között.
Műszaki paraméterek
| Kompatibilis kapcsoló típus | 400A-es keretleválasztó, terhelésmegszakító vagy átviteli kapcsolók (2 pólusú) |
| Kompatibilis kapcsolószélesség | Kb. . 72mm |
| Utak/Pólusok száma | 2 független terminál |
| Vezeték tartomány | 16-25mm² réz |
| Névleges feszültség | 690V / 1000V AC |
| Névleges áram | 400A |
| Érintkezési ellenállás | Kisebb vagy egyenlő, mint 0,25 mΩ |
| Dielektromos szilárdság | Nagyobb vagy egyenlő, mint 2,5 kV / 1 perc |
| Nyomaték minősítés | Nagyobb vagy egyenlő, mint 4,0 N·m |
| Terminál típusa | Nagy teherbírású-csöves csavar vagy csavar-típus |
| Ház anyaga | Megerősített PA66, V-0 lángbesorolás |
| Borítóanyag | Átlátszó polikarbonát címkékkel |
| Védelmi besorolás | IP20 |
| Szerelési módszer | DIN-sín (35mm) vagy alaplap csavaros rögzítése |
| Üzemi hőmérséklet | -40 foktól +105 fokig |
| Helytakarékosság | körülbelül 40% |
| Szabványoknak való megfelelés | IEC 60999-1, GB/T 14048.7, CE, CCC, RoHS |
Mérhető panelterület és összeállítás-optimalizálás
40%-os szekrény lábnyom visszanyerése: A különálló végpontok egyetlen kétpólusú burkolatba való integrálásával a panelépítők a vízszintes és függőleges panelterület körülbelül 40%-át tudják visszanyerni a hagyományos elrendezésekhez képest.
35%-kal csökkenthető a helyszíni telepítési munka: Az előre konfigurált 2 pólusú keret közvetlenül a szabványos 35 mm-es DIN-sínekre vagy nehéz hátlapokra szerelhető közvetlenül a kapcsolótest mellett, így körülbelül 35%-kal csökkenti a terepi vezetékezési időt, és drasztikusan csökkenti a rezsiköltséget.
Mechanikai igénybevétel tartósság és karbantartási műveletek
A külső alváz speciális, megerősített PA66 szigetelőanyagból van öntve, amely könnyen ellenáll a folyamatos erős rezgéseknek, ütéseknek és erős hőtágulásoknak. A nagy-hézagú, átlátszó polikarbonát biztonsági burkolattal ellátott karbantartók gyors infravörös hőellenőrzést végezhetnek a pajzs eltávolítása nélkül. A nagy teherbírású-csavarkapcsok nagy nyomatékú tömítést biztosítanak, megakadályozva- az anyag hosszú távú kúszását, és szükségtelenné válik az időszakos újrahúzási ütemezés.
